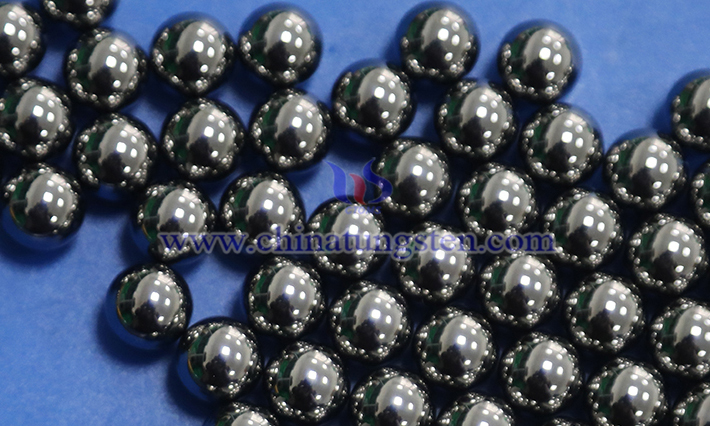

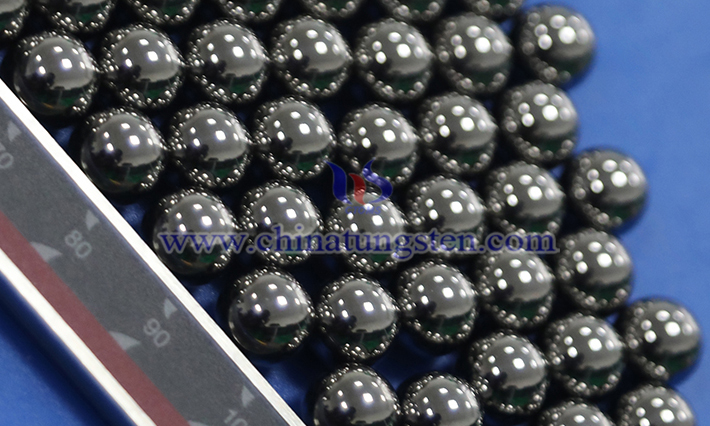

硬質(zhì)合金球（通常由鎢鈷合金或其他硬質(zhì)合金材料制成）具有以下主要的物化特性，適用于工業(yè)、切削工具、軸承等領(lǐng)域：
1. 物理特性
密度：高密度，通常在 14.5–15.0 g/cm3 之間（視具體成分，如 WC-Co 比例）。
硬度：極高，硬度范圍通常在 HRA 85–92（洛氏硬度）或 HV 1200–1800（維氏硬度），抗磨損能力強(qiáng)。
強(qiáng)度：抗壓強(qiáng)度極高（可達(dá) 4000–6000 MPa），但抗拉強(qiáng)度較低，易脆性斷裂。
熔點(diǎn)：硬質(zhì)合金球的基體（如碳化鎢 WC）熔點(diǎn)極高，約 2870°C，但實(shí)際使用中因結(jié)合相（如鈷）限制，耐高溫性能一般在 800–1000°C。
導(dǎo)熱性：中等，約為 50–100 W/(m·K)，具體取決于成分。
導(dǎo)電性：具有一定導(dǎo)電性，但低于純金屬，電阻率約為 20–30 μΩ·cm。
熱膨脹系數(shù)：較低，約為 4.5–6.0 × 10?? /K，尺寸穩(wěn)定性好。
2. 化學(xué)特性
耐腐蝕性：硬質(zhì)合金球?qū)λ?、堿的耐腐蝕性較好，但在高溫或強(qiáng)氧化性環(huán)境下（如濃硝酸）可能發(fā)生腐蝕。
化學(xué)穩(wěn)定性：在常溫下化學(xué)性質(zhì)穩(wěn)定，不易與大多數(shù)物質(zhì)反應(yīng)，但在高溫下可能與氧氣或某些化學(xué)物質(zhì)發(fā)生反應(yīng)。
抗氧化性：在空氣中約 500–600°C 開(kāi)始氧化，需避免長(zhǎng)時(shí)間高溫暴露。
3. 機(jī)械特性
韌性：相比其他陶瓷材料，硬質(zhì)合金球（如 WC-Co）因含鈷相而具有較好的韌性，但仍低于金屬材料。
耐磨性：極佳，適用于高磨損環(huán)境，如切削工具、模具和研磨介質(zhì)。
抗沖擊性：中等，因材料較脆，抗沖擊能力不如鋼材。
