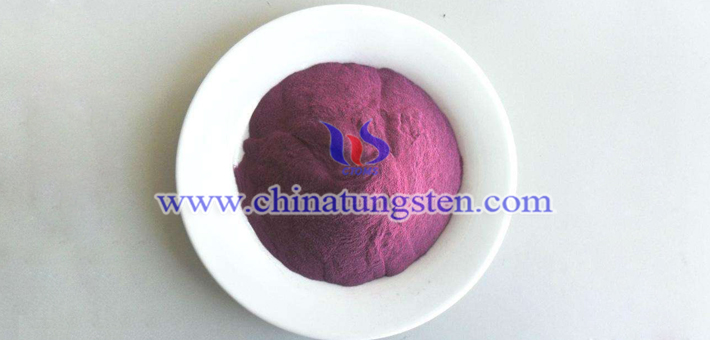

亞微細(xì)紫鎢可以用於製備亞微米鎢粉。

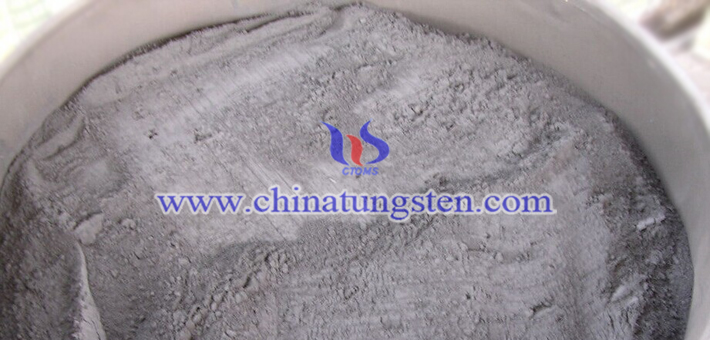

紫鎢迴圈還原氧化法製備亞微米鎢粉
1.紫鎢在H2中進(jìn)行第一次還原，一帶溫度為640℃，二帶溫度760℃，三帶溫度860℃，當(dāng)溫度達(dá)到860℃時(shí)保溫20min；
2.用第一步得到的鎢粉在空氣中緩慢地升溫到500℃進(jìn)行第一次氧化，當(dāng)溫度達(dá)到500℃時(shí)保溫10min；
3.利用第二步的試驗(yàn)樣品、第一步和第二步的工藝條件，連續(xù)迴圈進(jìn)行還原氧化試驗(yàn)，制得鎢粉。
與目前國(guó)內(nèi)外製備亞微米鎢粉末的方法相比，採(cǎi)用紫鎢迴圈還原氧化法製備亞微米鎢粉具有設(shè)備簡(jiǎn)單，工藝路線簡(jiǎn)捷易行以及工藝參數(shù)易於控制等優(yōu)點(diǎn)。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/traditional/violet_tungsten_oxide.html
